Was ist WIG-Schweißen?

WIG-Schweißen: So funktioniert's

Beim WIG-Schweißen wird der benötigte Strom über eine Wolfram-Elektrode zugeführt, die temperaturbeständig ist und nicht abschmilzt. Von dieser Elektrode geht ein Lichtbogen aus, der den Werkstoff erwärmt und verflüssigt. Um die Elektrode herum befindet sich eine Düse für Schutzgas. Dieses bewahrt den erhitzen Werkstoff vor chemischen Reaktionen mit der Umgebungsluft. Dafür kommen die Edelgase Argon, Helium oder Gemische daraus zum Einsatz. Die inerten, also reaktionslosen Gase verhindern chemische Reaktionen mit dem flüssigen Schmelzbad und dem erhitzten Werkstoff. Das sorgt für hochwertige Schweißnähte.

Weil die Wolfram-Elektrode nicht abschmilzt, wird der Schweißzusatz beim WIG-Schweißen von Hand oder mechanisiert durch einen externen Drahtvorschub zugeführt.

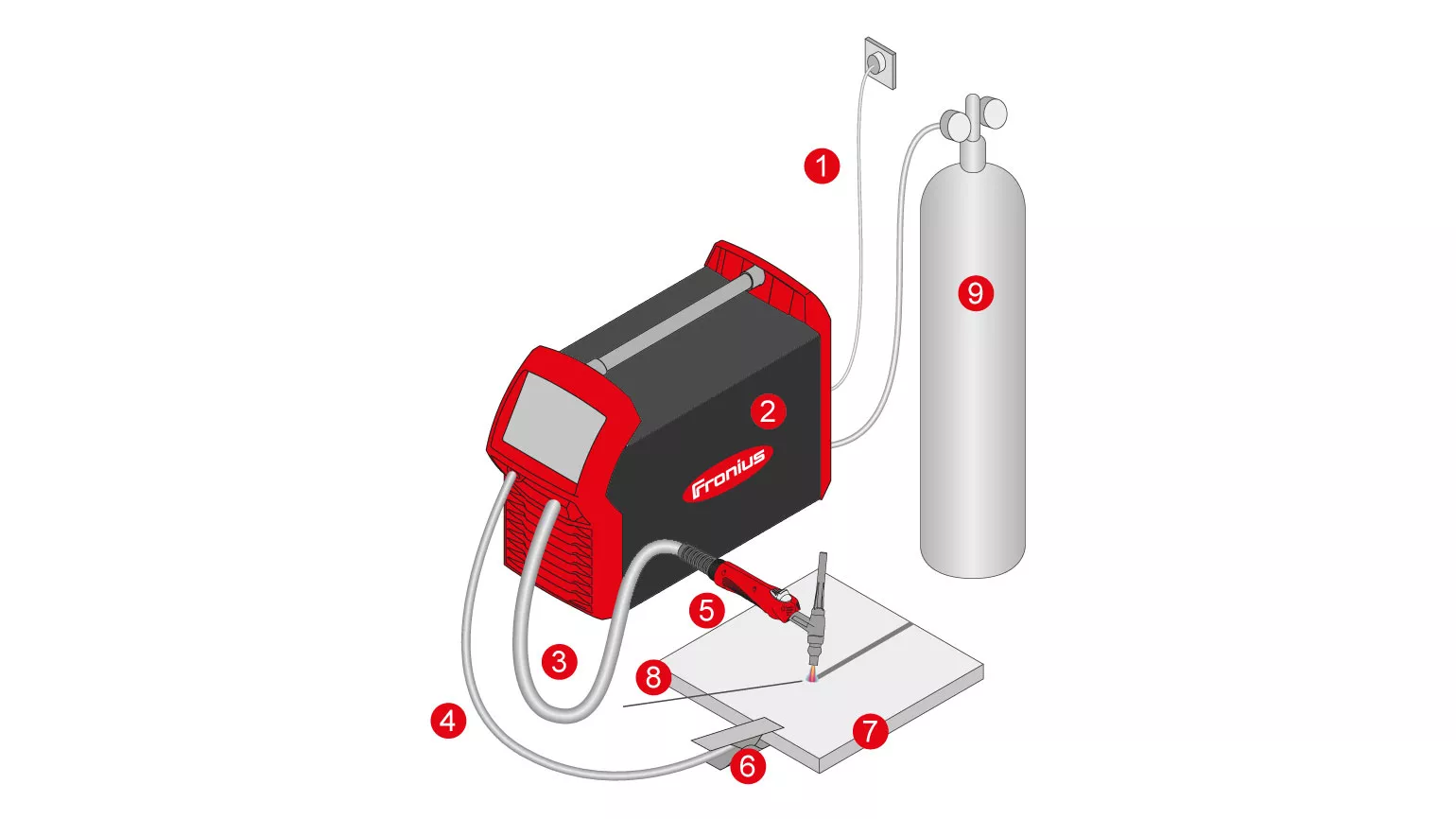

So ist ein
WIG-Schweißsystem aufgebaut:

(1) Netzanschluss

(2) Stromquelle

(3) Schlauchpaket

(4) Massekabel

(5) Schweißbrenner

(6) Masseklemme

(7) Werkstück

(8) Zusatzwerkstoff

(9) Schutzgas

Kaltdrahtschweißen

Eine Kaltdrahtzuführung erhöht die Produktivität: Die Schweißgeschwindigkeit steigt, und der Zusatzwerkstoff wird dem Schmelzbad exakt und gleichmäßig zugeführt. Dadurch können auch weniger geübte Schweißer hervorragende Ergebnisse erzielen.

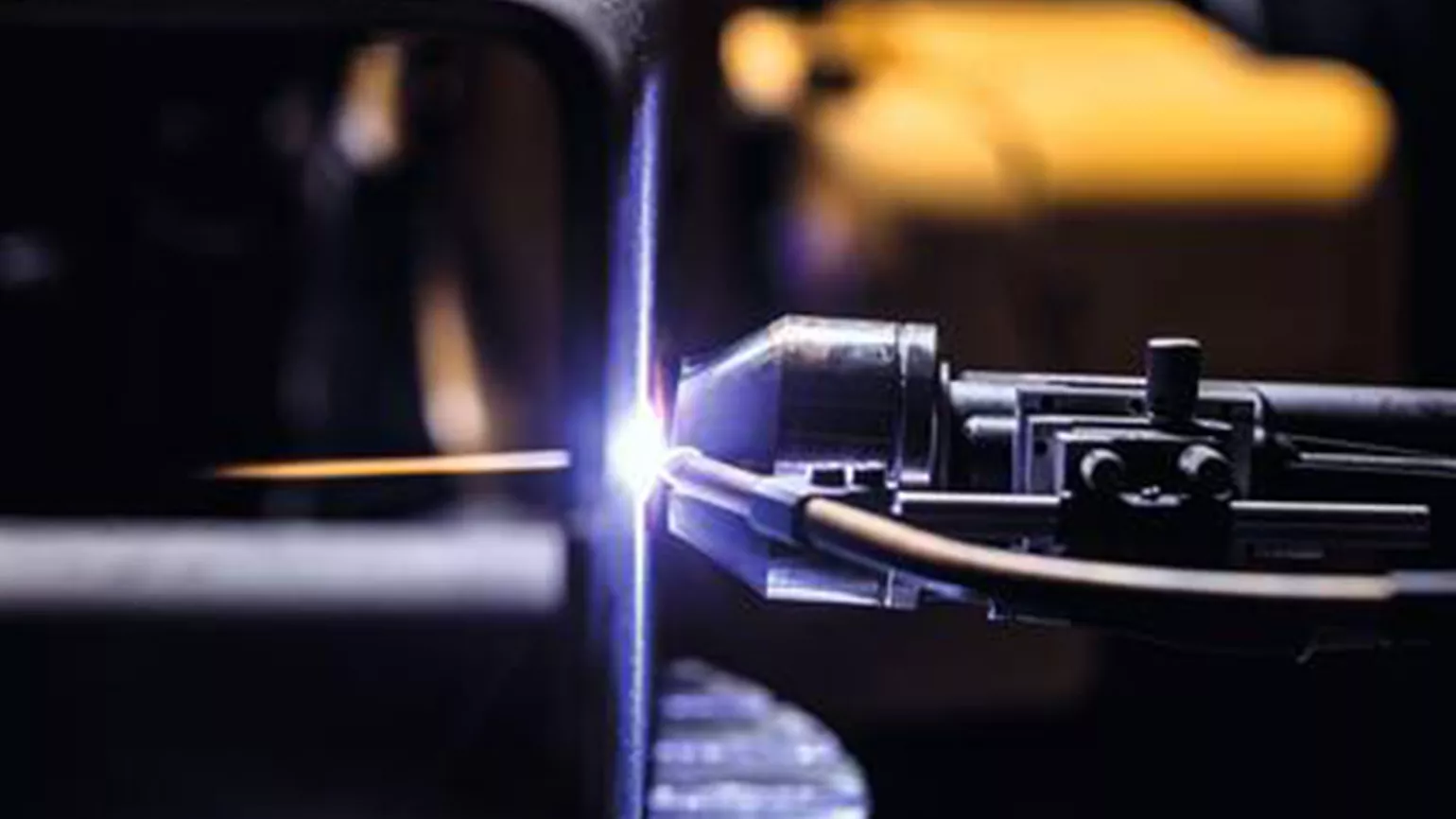

Heißdrahtschweißen

Das WIG-Heißdrahtschweißen ist aus dem WIG-Kaltdrahtschweißen hervorgegangen. Beim WIG-Heißdrahtschweißen wird der Zusatzwerkstoff erhitzt. Das hat verschiedene Vorteile: Die Abschmelzmenge und -leistung werden größer, die Schweißgeschwindigkeit steigt, und die Aufmischung wird reduziert.

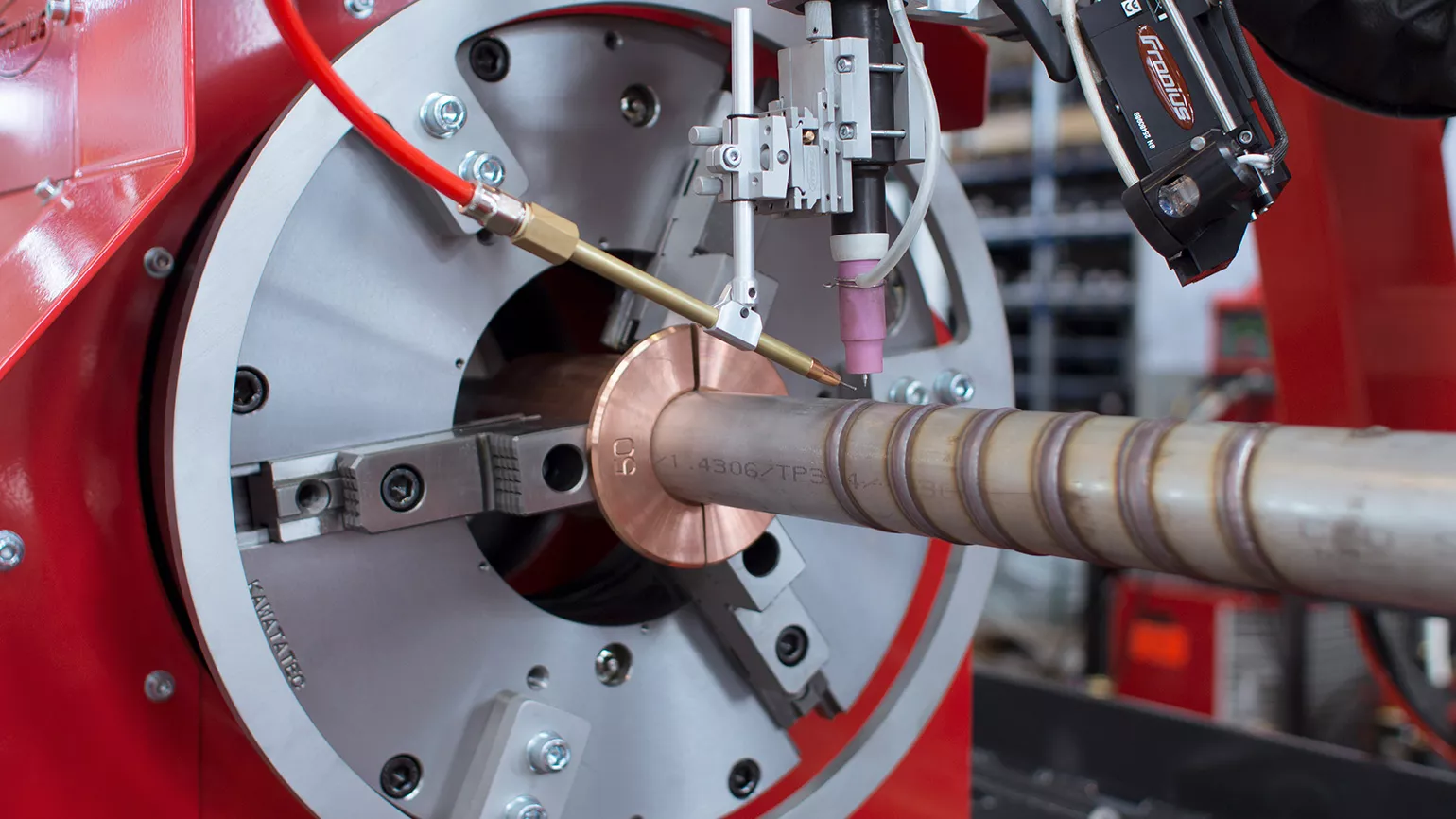

ArcTig

Das ArcTig-Verfahren ist eine WIG-Prozessvariante für das mechanisierte Verbindungsschweißen. Es ermöglicht eine hervorragende Nahtoptik, ein sicheres Durchschweißen der Wurzel und eine sehr hohe Schweißqualität. Durch die erhöhte Schweißgeschwindigkeit und einen reduzierten Aufwand für die Nahtvorbereitung macht ArcTig zudem den gesamten Schweißprozess wirtschaftlicher.

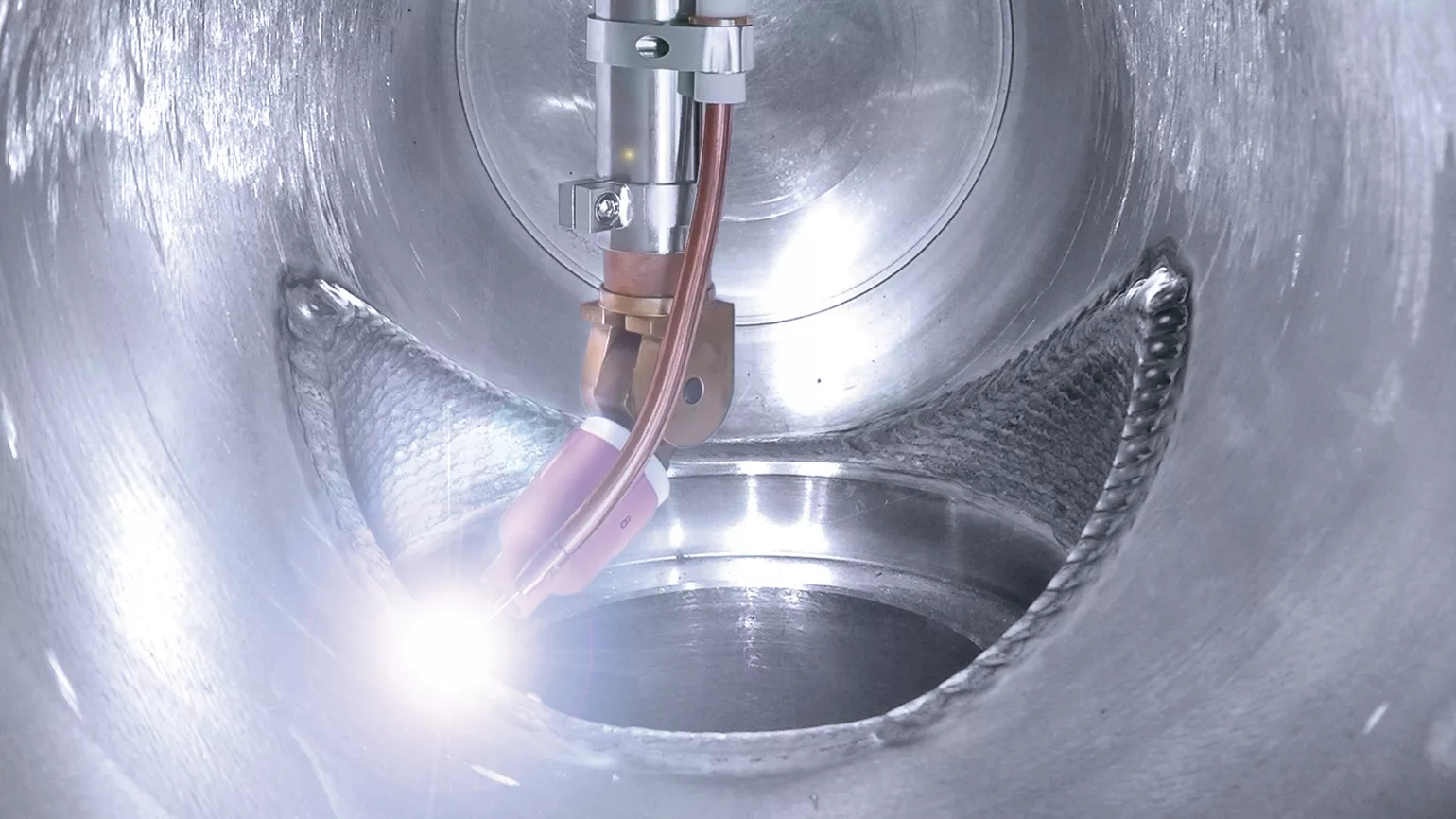

Cladding

Cladding ist ein Verfahren, bei dem Bauteile mit Speziallegierungen überzogen werden, um ihre Lebensdauer deutlich zu verlängern. Dieser Überzug erfolg durch mechanisiertes Auftragschweißen. Das Fronius Speed Cladding macht den Beschichtungsprozess bis zu dreimal schneller und effizienter.

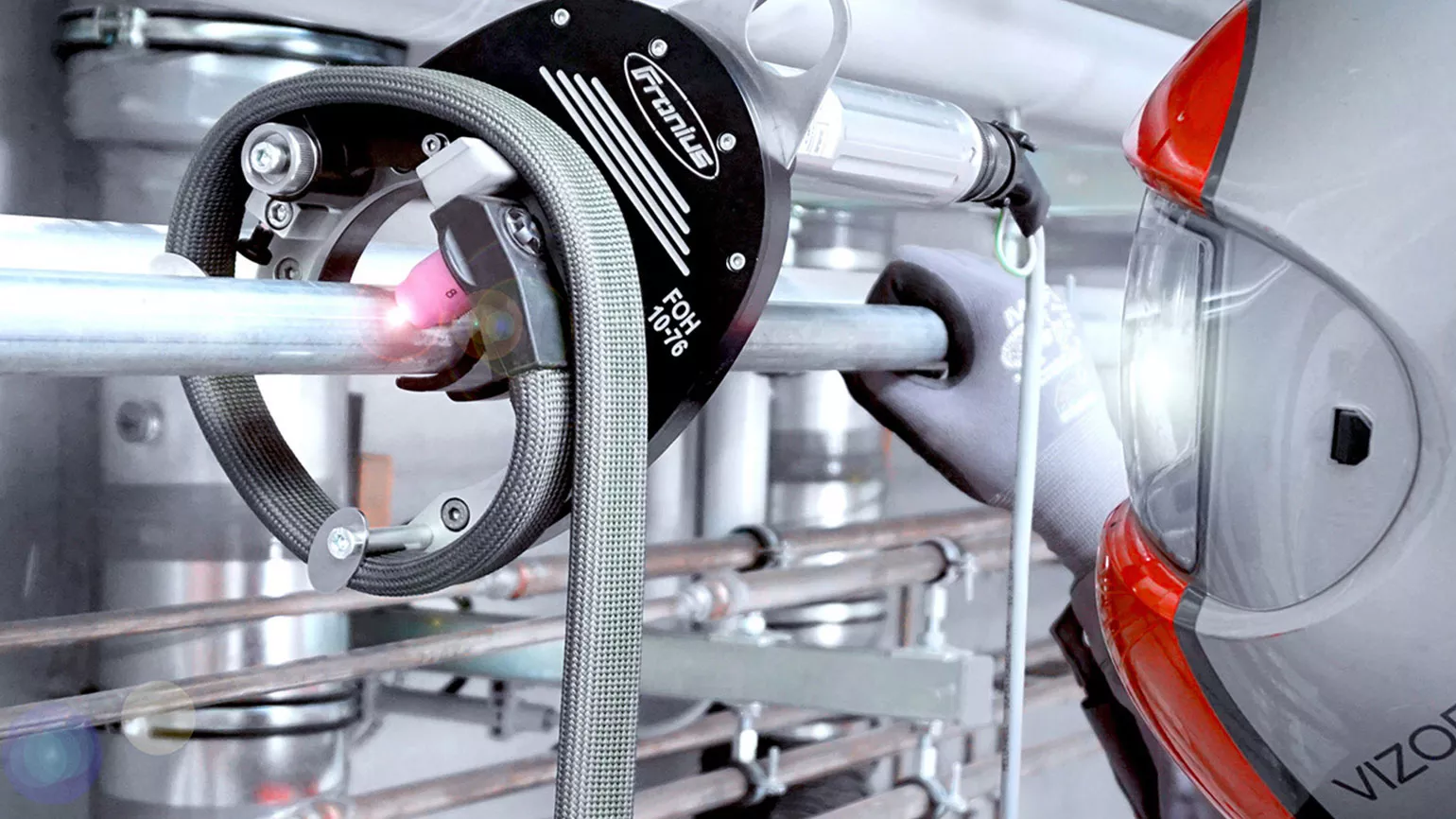

Orbital-Schweißen

Der grundlegende Aufbau einer Orbital-Schweißeinrichtung umfasst ein feststehendes Rohr und einen beweglichen WIG-Schweißbrenner/-kopf, der sich um das Rohr herumbewegt. Der bewegliche Orbitalschweißkopf wird auch Schweißzange genannt. Die Orbitalschweißtechnik ist überall dort hilfreich, wo unter kontrollierten Bedingungen gleichbleibende Nahtqualitäten erzielt werden müssen. Die Haupteinsatzgebiete dieser Schweißtechnik sind deshalb der Rohrleitungsbau, der Pipelinebau, die Nahrungsmittelindustrie und die chemische Industrie. Mit der Orbitaltechnik können nicht nur Rohr-Rohr-Verbindungen hergestellt, sondern auch Rohre in Rohrbodenplatten eingeschweißt werden.
