Cobot-Schweißen Präzises Roboterschweißen für Kleinserien und Einzelteile

Ihre Lösungen für moderne Cobot-Schweißzellen

In der modernen Fertigungsindustrie sind kollaborative Roboter, kurz Cobots, in der Schweißtechnik unverzichtbar geworden. Diese Schweißroboter revolutionieren das automatisierte Schweißen, indem sie Effizienz, Präzision und Sicherheit in den Mittelpunkt stellen. Egal ob für kleine, komplexe Bauteile oder große, sperrige Strukturen – wir bieten für jede Anwendung die passende Cobot-Lösung.

Unsere innovativen Cobot-Systeme sind darauf ausgelegt, sich flexibel an die spezifischen Anforderungen Ihrer Produktion anzupassen. Mit drei verschiedenen Cobots, die für verschiedene Anwendungen optimiert sind, bieten wir Lösungen von der Feinbearbeitung kleiner Teile bis hin zur robusten Handhabung großer Komponenten. Sie sind vielseitig und anpassungsfähig, um den höchsten Standards der Schweißtechnik gerecht zu werden. Entdecken Sie die Zukunft des Schweißens – mit unseren maßgeschneiderten Cobot-Lösungen für Ihre Fertigung.

Ihre Vorteile

Geringe Gesamtbetriebskosten

Die Cobot-Schweißzellen von Fronius sind kosteneffizient und bieten eine schnelle Amortisation, was besonders auch für kleine und mittelständische Unternehmen von Vorteil ist.

Einfache, intuitive Bedienung

Die Bedienung der Fronius Cobot-Schweißzellen erfordert keine speziellen Programmierkenntnisse. Die Benutzeroberfläche ist benutzerfreundlich und ermöglicht eine schnelle Einarbeitung.

Hohe Flexibilität

Die Schweißzellen sind für verschiedene Bauteilgeometrien geeignet und können leicht an unterschiedliche Produktionsanforderungen angepasst werden.

Konstante, reproduzierbare Schweißqualität

Dank präziser Brennerbewegungen und intelligenter Schweißtechnologie liefern die Cobot-Schweißzellen gleichbleibend hohe Qualität, unabhängig von der Losgröße.

Erhöhte Sicherheit

Die Schweißzellen sind mit CE-konformen Sicherheitseinrichtungen ausgestattet, die eine sichere Arbeitsumgebung gewährleisten.

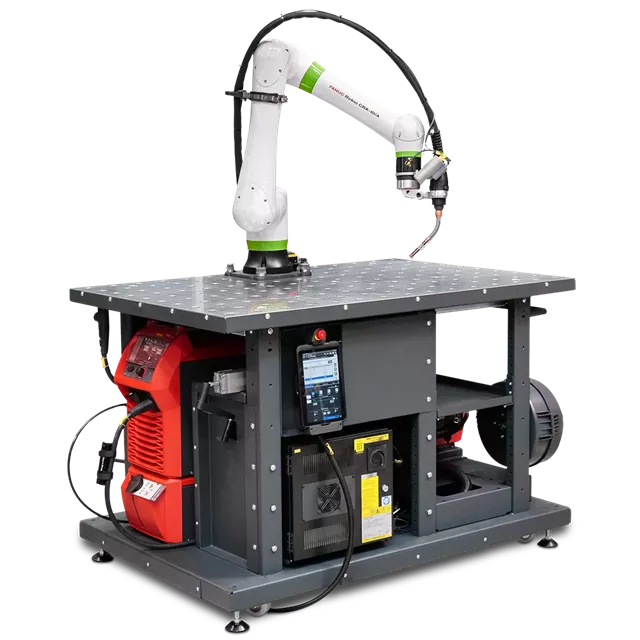

Mobiles Cobot-Schweißen – CWC-mobile

Mit der Fronius CWC-mobile ist die Mobilität beim Cobot-Schweißen gewährleistet. Durch die kompakte Bauweise, inklusive der Transporteinheit mit einfahrbaren Rollen, kann die Schweißzelle zwischen verschiedenen Großbauteilen ohne großen Aufwand bewegt werden. Die CWC-mobile erfüllt die gesetzlichen Sicherheitsbestimmungen, ist CE-zertifiziert und verfügt über einen mobilen Blendschutz (EN ISO 25980) in Form von Vorhängen. Der Schweißtisch ermöglicht zudem, dass kleine Serien einfach und unkompliziert geschweißt werden können.

Highlights:

Mobil und flexibel einsetzbar
CE-zertifiziertes Sicherheitskonzept
Kollaboratives Arbeiten

Factsheet herunterladen

Systemübersicht

Cobot (Fanuc CRX-10iA) - 6-Achsen Cobot
- Kraftmoment-Sensor für Kollisionsschutz
- Griffschale mit Steuer- / Teach-Tasten am Brenner montiert

Schweißequipment

2 Varianten:

- TPS400i Push
- TPS400i CMT

Stabiler Stand durch höhenverstellbare Rollen und Maschinenfüße

Schweißtisch - 1500 x 1000 mm
- D28 Bohrungen
- Höhenverstellbare Rollen für einfachen Standortwechsel

Teach-pendant Tablet Einfache, intuitive Programmierung via Drag & Drop

Robotersteuerung

Cobot (Fanuc CRX-10iA)

- 6-Achsen Cobot
- Kraftmoment-Sensor für Kollisionsschutz
- Griffschale mit Steuer- / Teach-Tasten am Brenner montiert

Schweißequipment

2 Varianten:

- TPS400i Push
- TPS400i CMT

Stabiler Stand durch höhenverstellbare Rollen und Maschinenfüße

Schweißtisch

- 1500 x 1000 mm
- D28 Bohrungen
- Höhenverstellbare Rollen für einfachen Standortwechsel

Teach-pendant Tablet

Einfache, intuitive Programmierung via Drag & Drop

Robotersteuerung

CE-Sicherheits-Paket

Die CWC-mobile Cobot-Lösung wird komplett mit einem CE-konformen Sicherheitspaket ausgeliefert, um die Sicherheit und den Gesundheitsschutz für Mitarbeiter und Mitarbeiterinnen zu gewährleisten.

Darin inkludiert sind:

Kraft- und Drehmomentbegrenzung des Cobots
Rauchabsaugungseinheit
Mobiler Blendschutz
Persönliche Schutzausrüstung
- Durchstichsichere Handschuhe
- Arbeitsschutzkleidung
- Schweißhelm

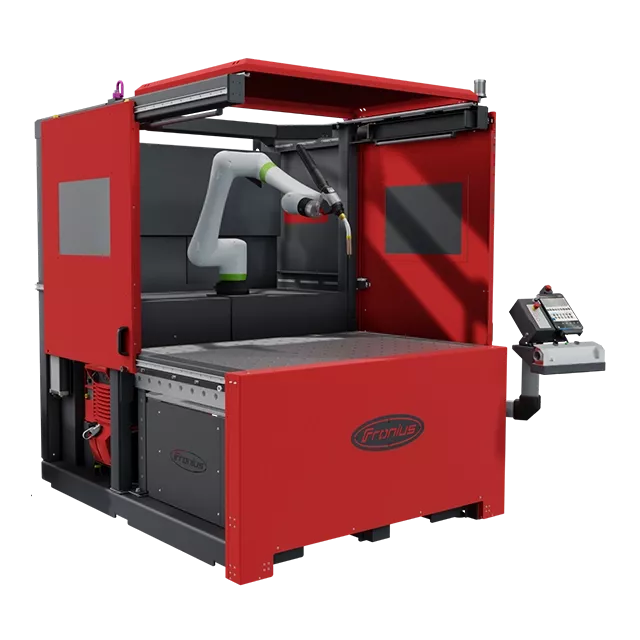

Profitabel schon ab kleinen Losgrößen – CWC-S

Die CWC-S Cobot-Schweißzelle bietet einen kostengünstigen und einfachen Einstieg ins automatisierte Schweißen. Sie kombiniert modernste Robotertechnologie mit der bewährten Schweißkompetenz von Fronius. Entwickelt für den Einsatz in kleinen bis mittleren Serienproduktionen, bietet die CWC-S eine intuitive Bedienung und höchste Sicherheitsstandards. Mit ihrer kompakten Bauweise und der einfachen Programmierung ist sie die ideale Lösung für Unternehmen, die ihre Schweißprozesse optimieren und gleichzeitig den Herausforderungen des Fachkräftemangels begegnen möchten.

Highlights:

Geringe Gesamtbetriebskosten
Schon ab kleinen Losgrößen wirtschaftlich
Einfache, intuitive Bedienung
ohne Programmierkenntnisse
CE-konforme Sicherheitseinhausung

Factsheet herunterladen

Systemübersicht

Schweißausrüstung

Schweißgeräte
- TPS 320i
- TPS 400iHightech

Welding Packages
- Standard, Pulse
- PMC (Pulse Multi Control)
- LSC (Low Spatter Control)
- CMT (Cold Metal Transfer)

Schweißtisch - 1500 x 1000 mm
- D28-Bohrungen mit 100 x 100 mm Raster
- Spann-Set (Option)

Schutzkabine - CE-geprüft
- Automatisch hochfahrender / absenkender Blendschutz
- Manuelle Schiebetüren links / rechts
- Für Rauchgasabsaugung vorbereitet

Cobot (Fanuc CRX-10iA) - 6-Achsen-Cobot
- Kraft-Moment-Sensor für einfaches, manuelles Bewegen
- Sensoren schützen Bediener und Bauteile vor Kollisionen
- Am Brenner montierte Griffschale mit Teach-Tasten

Steuerung - Intuitive Bedienung und Programmierung mit Tablet

Schweißausrüstung

Schweißgeräte
- TPS 320i
- TPS 400iHightech

Welding Packages
- Standard, Pulse
- PMC (Pulse Multi Control)
- LSC (Low Spatter Control)
- CMT (Cold Metal Transfer)

Schweißtisch

- 1500 x 1000 mm
- D28-Bohrungen mit 100 x 100 mm Raster
- Spann-Set (Option)

Schutzkabine

- CE-geprüft
- Automatisch hochfahrender / absenkender Blendschutz
- Manuelle Schiebetüren links / rechts
- Für Rauchgasabsaugung vorbereitet

Cobot (Fanuc CRX-10iA)

- 6-Achsen-Cobot
- Kraft-Moment-Sensor für einfaches, manuelles Bewegen
- Sensoren schützen Bediener und Bauteile vor Kollisionen
- Am Brenner montierte Griffschale mit Teach-Tasten

Steuerung

- Intuitive Bedienung und Programmierung mit Tablet

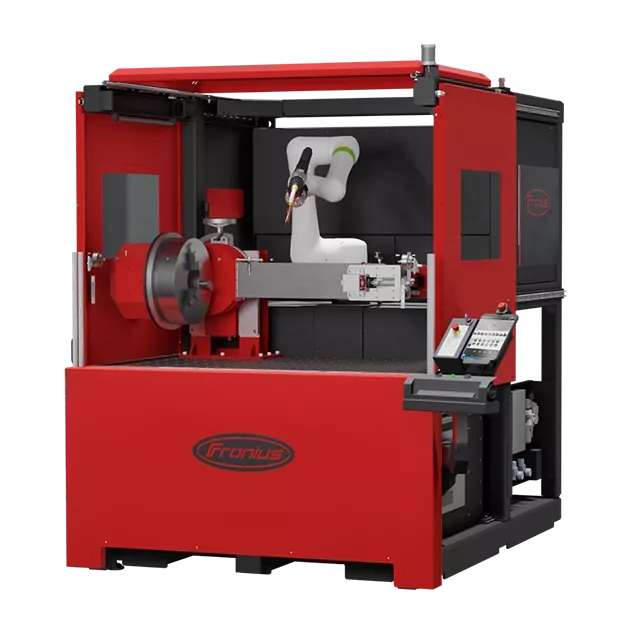

Dreheinheit (Option) - Motorische Dreheinheit
- Via Handkurbel schwenkbar
- Planscheiben-Ø 450 mm
- Hohlwellen-Ø 120 mm

Cobot (Fanuc CRX-10iA) - 6 Achsen- Kraftmoment
- Sensoren schützen Bediener und Bauteile vor Kollisionen
- Am Brenner montierte Griffschale mit Teach-Tasten

Reitstock (Option) - Auf der Lineareinheit montiert
- Elektropneumatische Zustellung
- Spitzenweite 860 mm

Steuerung - Intuitive Bedienung und Programmierung mit Tablett

Dreheinheit (Option)

- Motorische Dreheinheit
- Via Handkurbel schwenkbar
- Planscheiben-Ø 450 mm
- Hohlwellen-Ø 120 mm

Cobot (Fanuc CRX-10iA)

- 6 Achsen- Kraftmoment
- Sensoren schützen Bediener und Bauteile vor Kollisionen
- Am Brenner montierte Griffschale mit Teach-Tasten

Reitstock (Option)

- Auf der Lineareinheit montiert
- Elektropneumatische Zustellung
- Spitzenweite 860 mm

Steuerung

- Intuitive Bedienung und Programmierung mit Tablett

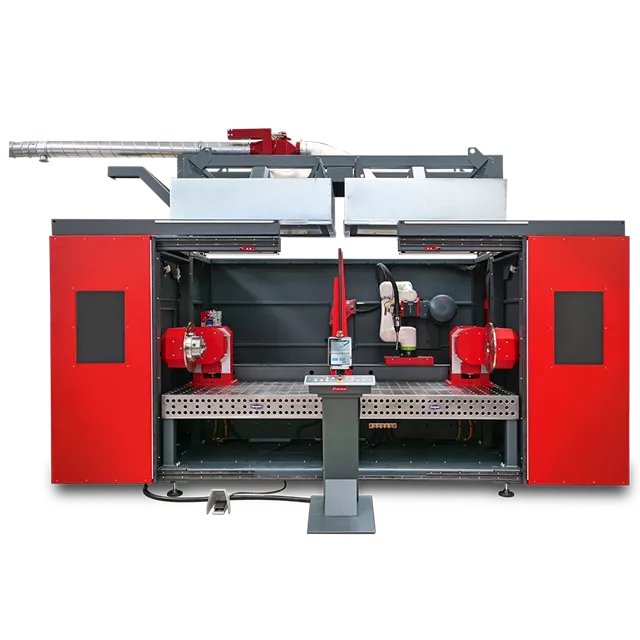

Cobot-Schweißen flexibel, produktiv und profitabel – CWC-D

Die Fronius CWC-D Cobot-Schweißzelle steht für wirtschaftliches Schweißen – von kleinen Losgrößen bis hin zur Serienproduktion. Die Schweißzelle bietet höchste Flexibilität durch den 1-Stationsbetrieb für große Werkstücke oder den 2-Stationenbetrieb für paralleles Rüsten und Schweißen. Die Programmierung erfolgt einfach per Drag & Drop, sodass keine Vorkenntnisse in der Roboterprogrammierung erforderlich sind.

Highlights:

Hohe Produktivität durch 2 Stationen
Hohe Flexibilität durch erweiterten Arbeitsbereich
Die gesamte Cobotzelle ist ab Werk CE-zertifiziert.

Factsheet herunterladen

Systemübersicht

Absaughauben - Manuell verschiebbar für Kranbeladung
- Automatische Umschaltung im Stationsbetrieb

Brenner-Reinigungsstation (Option) - Robacta Reamer V

Schutztüren Automatische Schutztüren

Positionierer (Option) 3 Varianten konfigurierbar

Roboterfahrbahn - Synchronisierte Roboterachse
- Zum automatischen Stationswechsel

Bedieneinheit - Tablet für einfache Bedienung und Programmierung
- Bedienpanel zum individuellen Steuern der einzelnen Schweißstationen

Schweißausrüstung

3 Varianten auswählbar:
- TPS400i push
- TPS400i CMT
- iWave CMT

- Auswählbare „Welding Packages“

Schweißtisch

- 1500 x 1000 mm
- D28 Bohrungen mit 100 x 100 mm Raster (bei Bedarf auch D22 möglich)

Trennwand - Sensorüberwachte Trennwand zur Abtrennung der Arbeitsbereiche
- Manuell entfernbar zur Erweiterung des Arbeitsbereiches

Cobot (Fanuc CRX-10iA)

- 6-Achsen Cobot
- Kraftmoment-Sensoren zum Schutz vor Kollisionen mit Bedienern oder Bauteilen
- Griffschale mit Steuer- / Teach-Tasten am Brenner montiert

Absaughauben

- Manuell verschiebbar für Kranbeladung
- Automatische Umschaltung im Stationsbetrieb

Brenner-Reinigungsstation (Option)

- Robacta Reamer V

Schutztüren

Automatische Schutztüren

Positionierer (Option)

3 Varianten konfigurierbar

Roboterfahrbahn

- Synchronisierte Roboterachse
- Zum automatischen Stationswechsel

Bedieneinheit

- Tablet für einfache Bedienung und Programmierung
- Bedienpanel zum individuellen Steuern der einzelnen Schweißstationen

Schweißausrüstung

3 Varianten auswählbar:
- TPS400i push
- TPS400i CMT
- iWave CMT

- Auswählbare „Welding Packages“

Schweißtisch

- 1500 x 1000 mm
- D28 Bohrungen mit 100 x 100 mm Raster (bei Bedarf auch D22 möglich)

Trennwand

- Sensorüberwachte Trennwand zur Abtrennung der Arbeitsbereiche
- Manuell entfernbar zur Erweiterung des Arbeitsbereiches

Cobot (Fanuc CRX-10iA)

- 6-Achsen Cobot
- Kraftmoment-Sensoren zum Schutz vor Kollisionen mit Bedienern oder Bauteilen
- Griffschale mit Steuer- / Teach-Tasten am Brenner montiert

Produktivitätssteigerung mit Fronius Pathfinder

Die Offlineprogrammierung bei der Nutzung von Cobot-Schweißzellen bietet den Vorteil, dass Programme erstellt und getestet werden können, ohne die laufende Produktion zu unterbrechen. Dadurch werden Ausfallzeiten minimiert und die Produktivität gesteigert. Fertige Programme werden einfach auf die Schweißzelle übertragen und können, falls erforderlich, vor Ort manuell am Cobot angepasst werden.

Keine Produktionsunterbrechung durch die Offline-Programmierung
Bis zu 80 % Zeitersparnis beim Programmieren komplexer Bauteilgeometrien
Perfekte Integration durch Hard- und Softwarelösung aus einer Hand

Features

Guide & Press

Schweißpfade einfach und komfortabel festlegen

Führen Sie den Schweißbrenner an die Start-, Kontur- und Endpunkte der gewünschten Schweißnähte und drücken Sie die Bestätigungstaste am Kontrollgriff. Sämtliche Punkte werden automatisch ins Schweißprogramm übernommen.

Drag & Drop

Intuitive Programmierung der Schweißprozesse

Symbole wie Handle Teach, Basic Arc oder Basic Wave ziehen Sie einfach an die gewünschte Position in der grafischen Programmieroberfläche. Auf diese Weise können Sie den kompletten Schweißprozess ohne detaillierte Programmierkenntnisse definieren.

WeldConnect App

Schweißparameter auf Knopfdruck

WeldConnect findet die passenden Parameter einfach und schnell. Schritt für Schritt werden Sie nach Informationen wie Schweißprozess, Grundmaterial, Nahtform und Schutzgas gefragt. Daraus berechnet der Wizard präzise die optimalen Schweißparameter.

Mehr Informationen

Kontaktieren Sie uns für eine persönliche Beratung!

In einem individuellen Vorführtermin demonstrieren Ihnen unsere Fronius-Experten die Funktionen und Vorteile der modernen Cobot-Schweißzellen CWC-mobile, CWC-S und CWC-D.

Ein herausragendes Merkmal der CWC-mobile ist ihre Mobilität: Diese flexible Einheit lässt sich unkompliziert transportieren und direkt in Ihrem Unternehmen präsentieren. So können Sie die Technologie mit minimalem Aufwand live im Einsatz erleben und maßgeschneiderte Lösungen für Ihre Anforderungen prüfen.

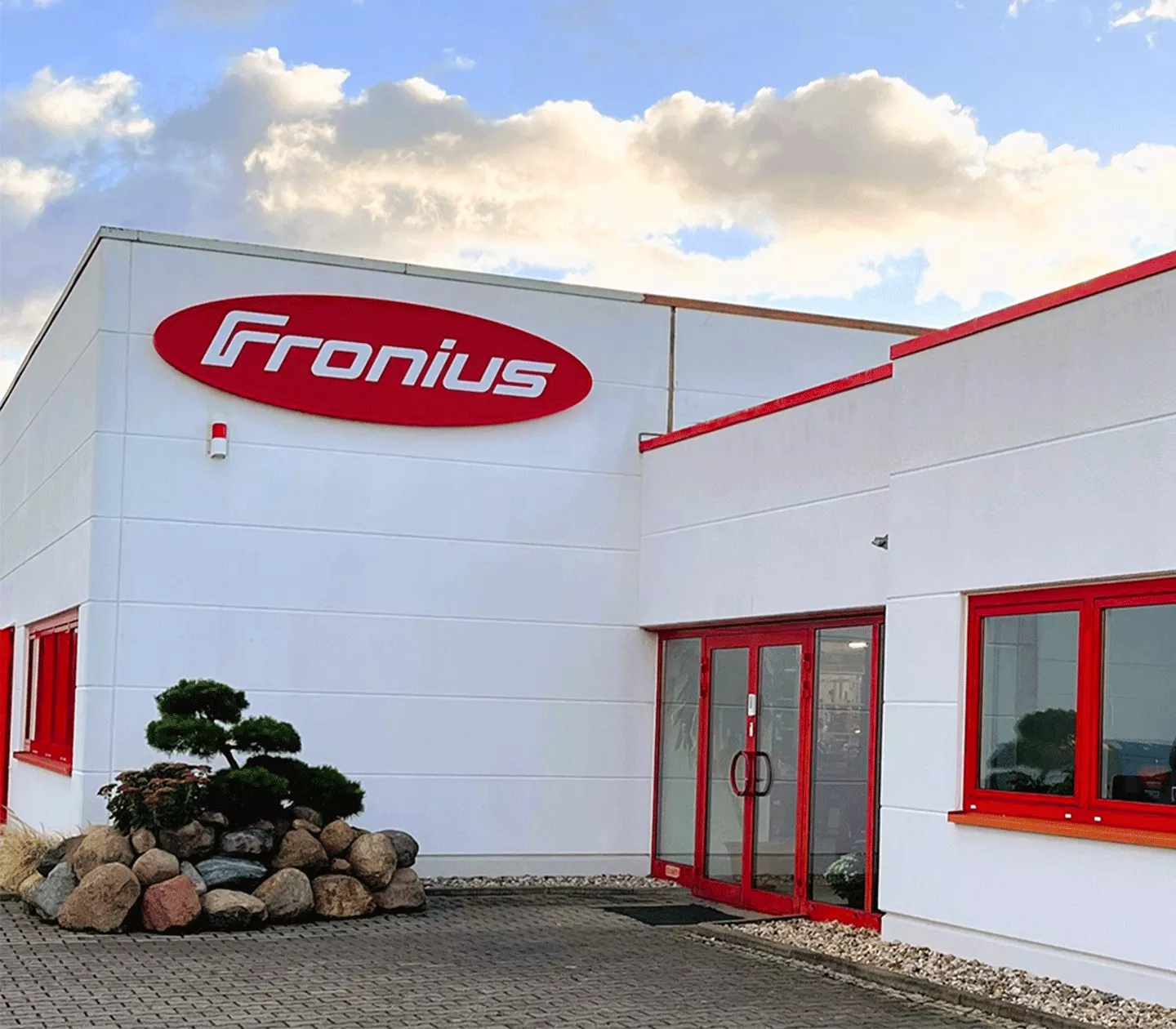

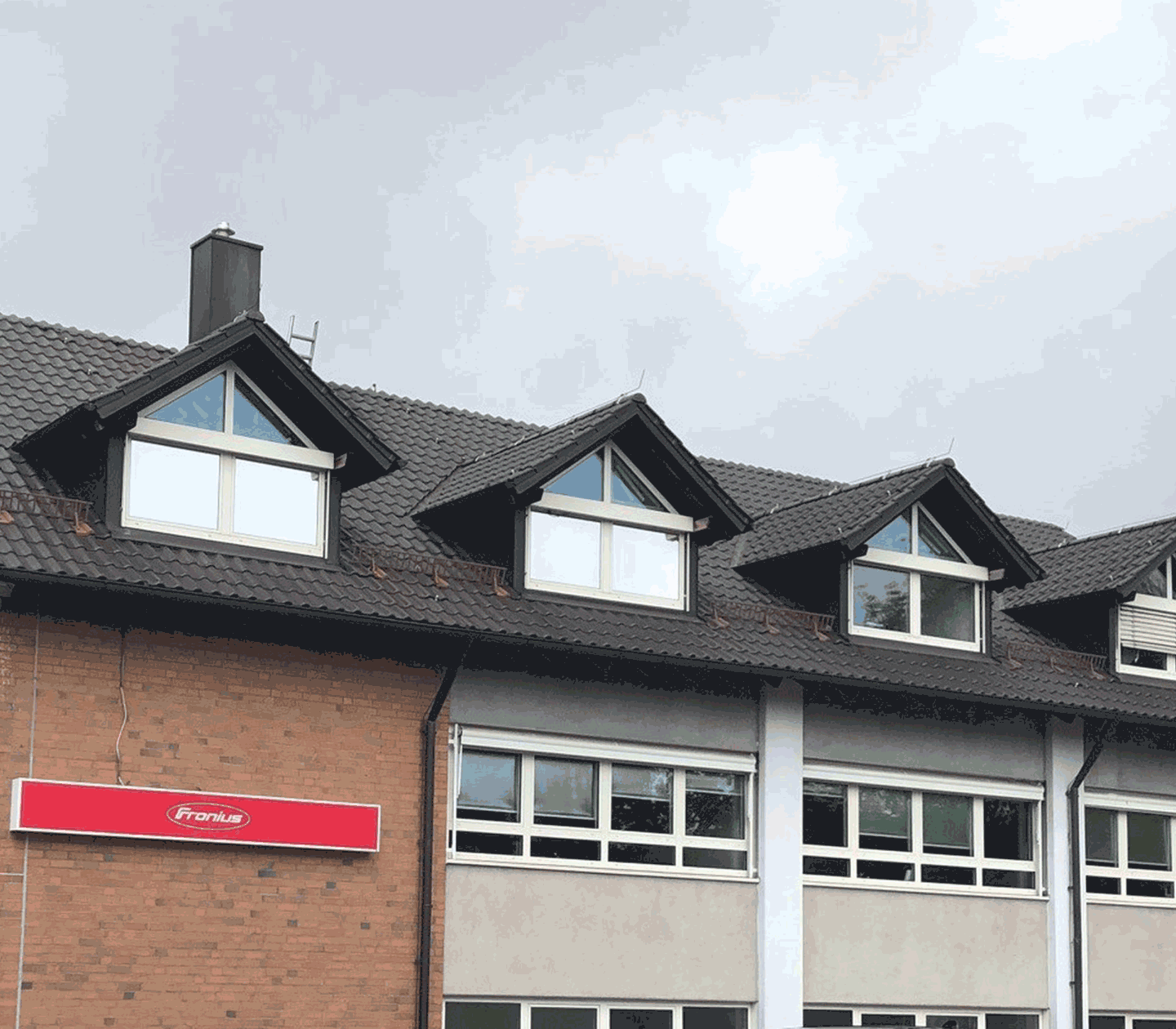

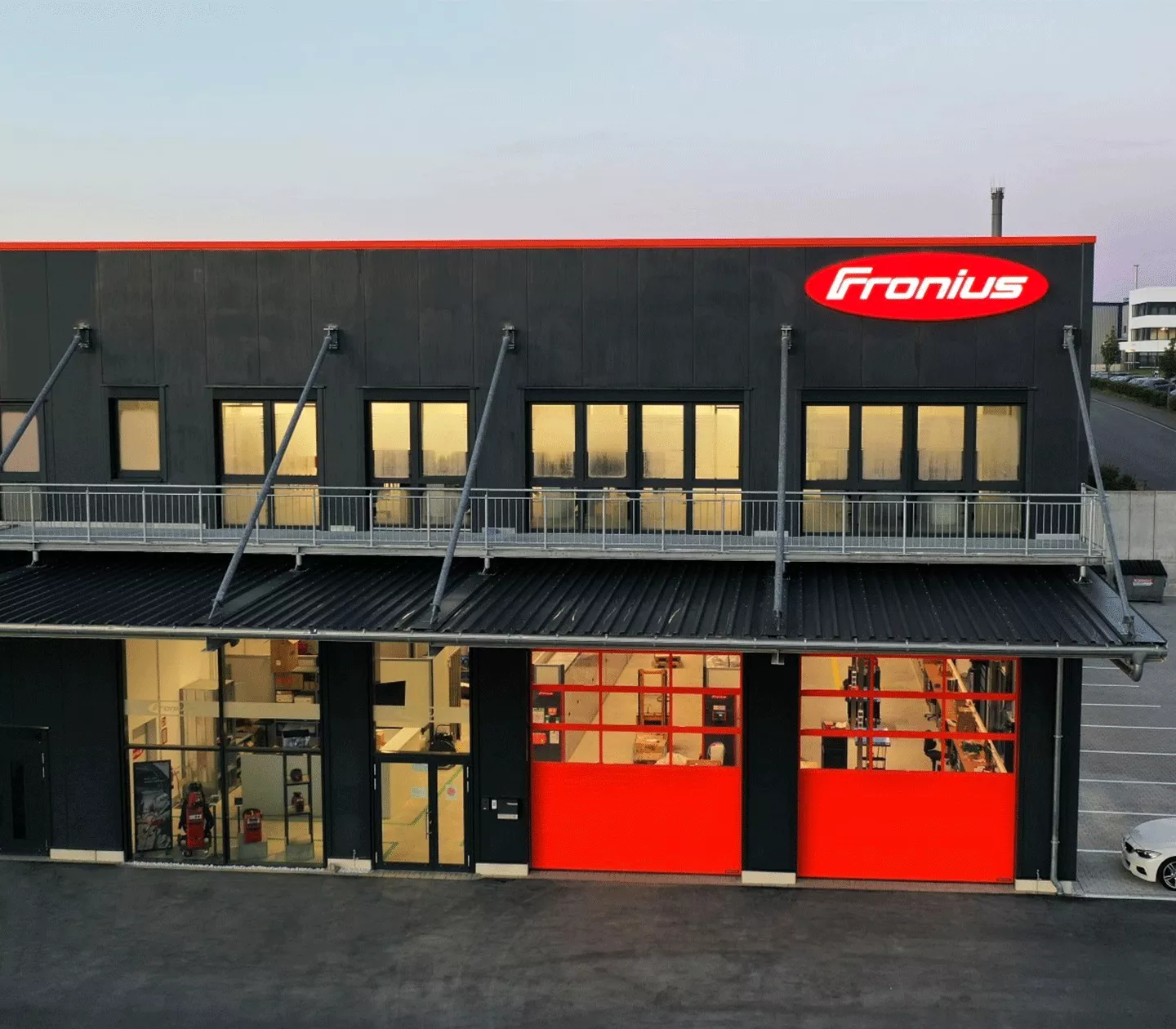

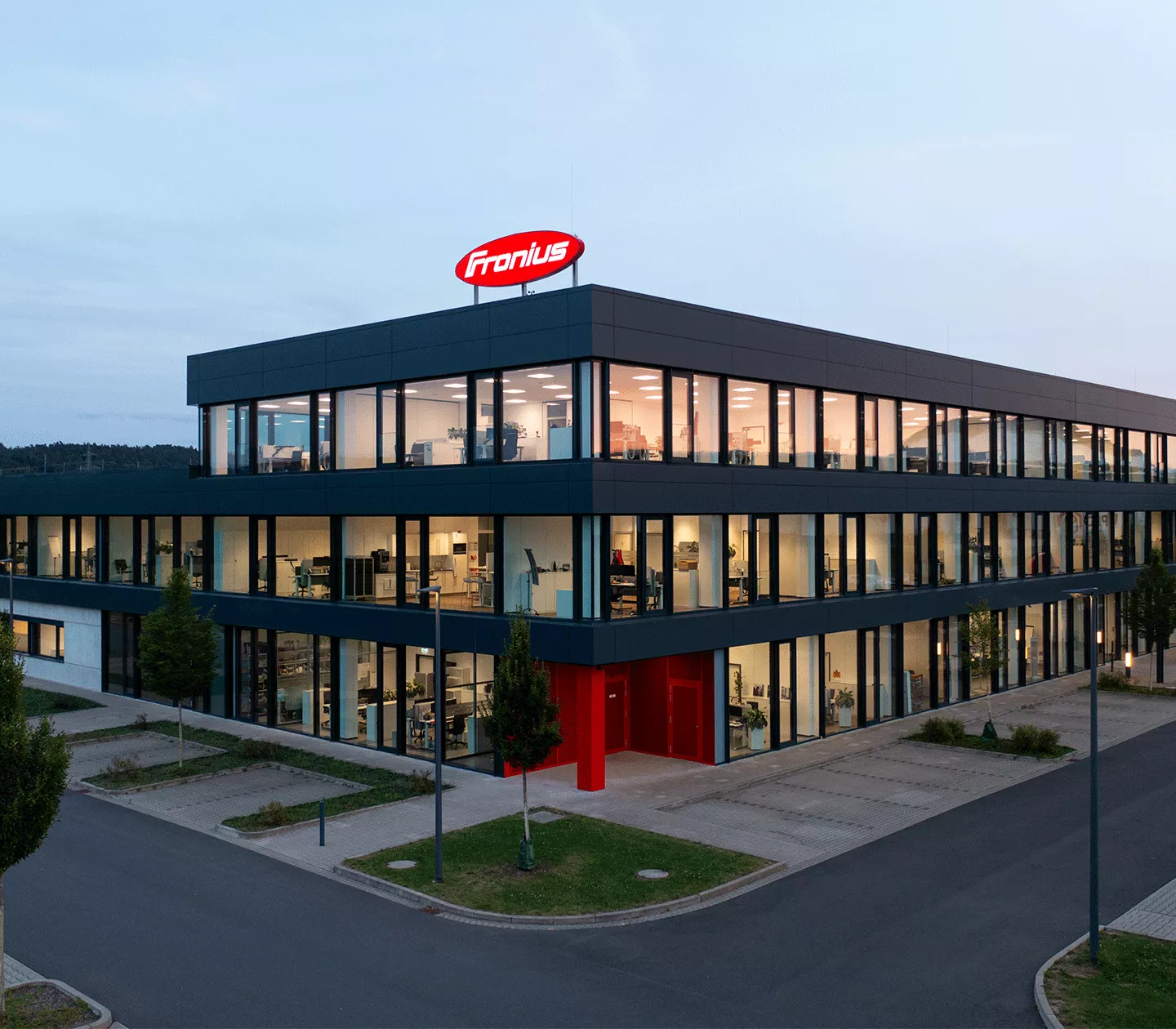

Unsere Cobot-Lösungen stehen für Vorführungen an ausgewählten Fronius-Standorten bereit – eine Übersicht finden Sie auf der Fronius Deutschland Landkarte. Bei der Konfiguration unserer Cobots sind wir flexibel und passen uns Ihren individuellen Bedürfnissen an. Auf Wunsch entwickeln wir gemeinsam mit Ihnen Sonderlösungen.
